รายละเอียดสินค้า
คู่มือการใช้งาน คลิก >>> bit.ly/2RWOi8U

***คำเตือน*** กรณีนำไปใช้กับระบบขับเคลื่อน เช่น รถตัดหญ้า เหมาะสำหรับระบบขับเคลื่อน 2 ล้อเท่านั้น ไม่เหมาะกับรถประเภทขับเคลื่อน 4 ล้อ โดยมอเตอร์ควรมีขนาดไม่เกิน 350W

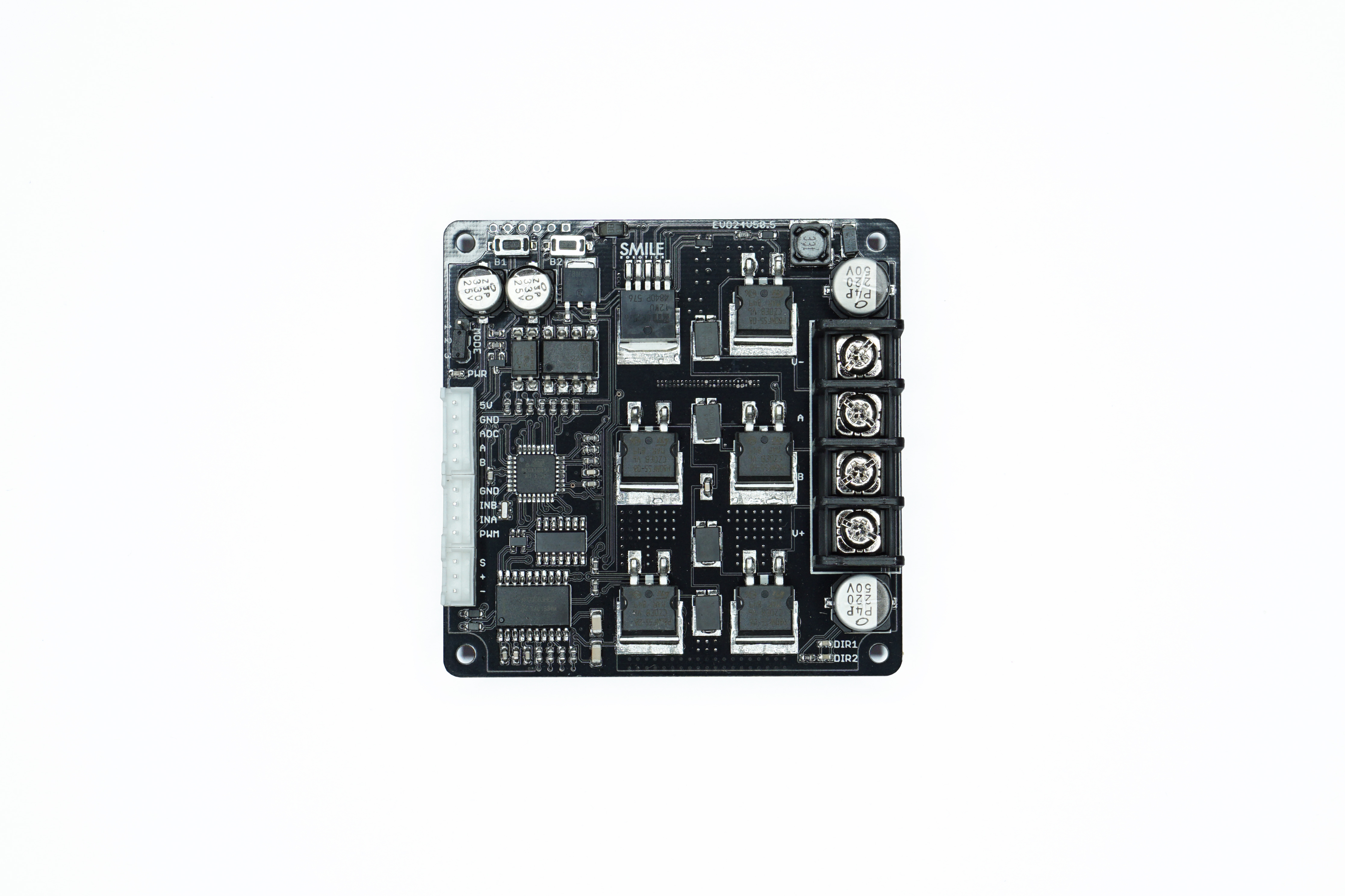

EVO24V50.5 Brushed DC Motor Driver

Overview

EVO24V50.5 เป็นบอร์ดขับมอเตอร์กระแสตรงแบบชนิดแปรงถ่าน (ฺBrushed DC motor) แบบ H-bridge Driver โดยได้ออกแบบให้มีความทนทานสูง สามารถต่อใช้งานง่ายรองรับการคำสั่งควบคุมได้หลายรูปแบบ เช่น การสั่งงานด้วยแรงดันแอนะล็อก การสั่งงานด้วยสัญญาณ PWM และการสั่งงานด้วยสัญญาณจาก R/C Receiver  EVO24V50.5 สามารถขับกระแสต่อเนื่องได้สูงสุดถึง 36 A และขับกระแสชั่วขณะสูงกว่ากว่า 50 A แรงดันไฟฟ้าสูงสุดของการใช้งาน 42 V ในการรับสัญญาณอินพุตเพื่อควบคุมได้ออกแบบระบบแยกสัญญาณด้วย Opto-Isolator เพื่อป้องกันสัญญาณรบกวนที่อาจเกิดขึ้นจากมอเตอร์ และยังสามารถป้องกันกระแสไฟฟ้าย้อนกลับไปยังอุปกรณ์ส่วนควบคุม อีกทั้งยังมีระบบป้องกันในการใช้งานอื่น ๆ เช่น ระบบป้องกันการต่อไฟเลี้ยงกลับขั้ว ระบบตัดการทำงานเมื่อเกิดอุณหภูมิสูงจากการขับกระแสเกินพิกัด เป็นต้น

คุณสมบัติ

-           H-bridge MOSFET driver

-           ขับกระแสไฟฟ้าชั่วขณะสูงกว่า 50 A

-           ขับกระแสไฟฟ้าต่อเนื่อง 36 A ที่แรงดัน 24 VDC

-           แรงดันไฟฟ้าอินพุต VCC 11-36 VDC

-           แรงดันไฟฟ้าสูงสุดเอาต์พุตสูงสุด จะมีค่าเท่ากับ 0.98 เท่าของแรงดันใช้งาน (VCC) โดยสามารถเขียนแทนด้วยสมการ Voutput = 0.98 x VCC

-           เชื่อมต่อการควบคุมได้หลายรูปแบบ Analog Mode / PWM Mode / R/C Mode

-           แยกสัญญาณควบคุมไฟฟ้าด้วย Opto Isolator

-           แสดงทิศทางการหมุนด้วย LED

-           มีวงจรป้องกันการจ่ายไฟเลี้ยงกลับขั้ว

-           มีระบบเตือนระดับแรงดันแบตเตอรี่ต่ำ ที่ผู้ใช้สามารถเลือกจดจำค่าแรงดันปกติไว้ได้ (ประมาณ 80-85% ของแรงดันที่ถูกบันทึกไว้)

-           ตัดการทำงานเมื่อมีอุณหภูมิสูงเกินกว่า 110 C

-           มีฮีทซิงค์ช่วยระบายความร้อน

-           ความหนาชั้นทองแดงลายวงจร 2 oz

-           ขนาด PCB 80 x 80 mm.

-           น้ำหนัก 82 g.
