Smile Robotics PRIK-KEE-NOO 2-CH R/C mini

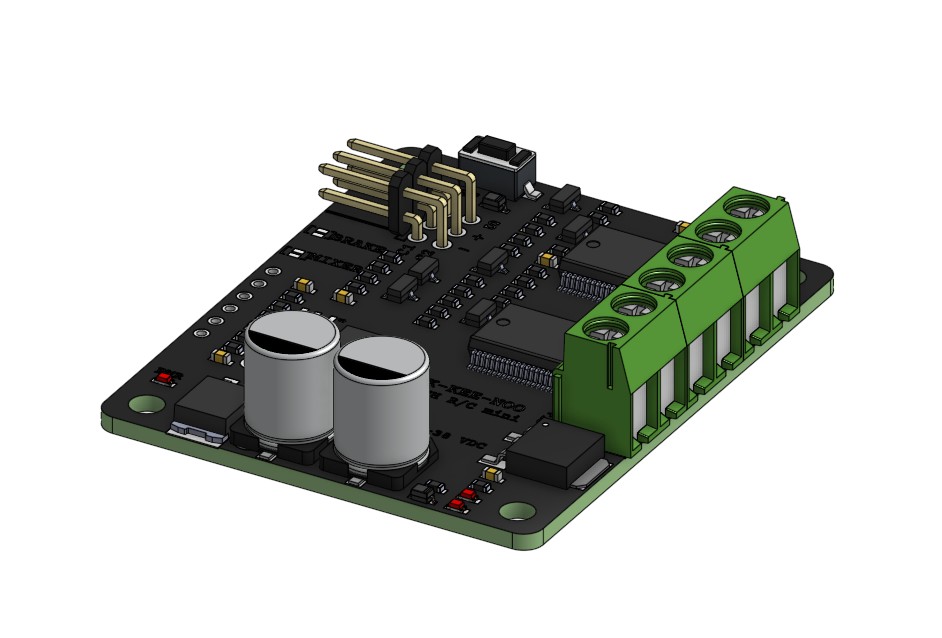

ไฟล์ CAD 3D (Online viewer) : bit.ly/3ERWNAe
ไฟล์ CAD 3D (.STEP Download) : bit.ly/4m4pB9c

Overview

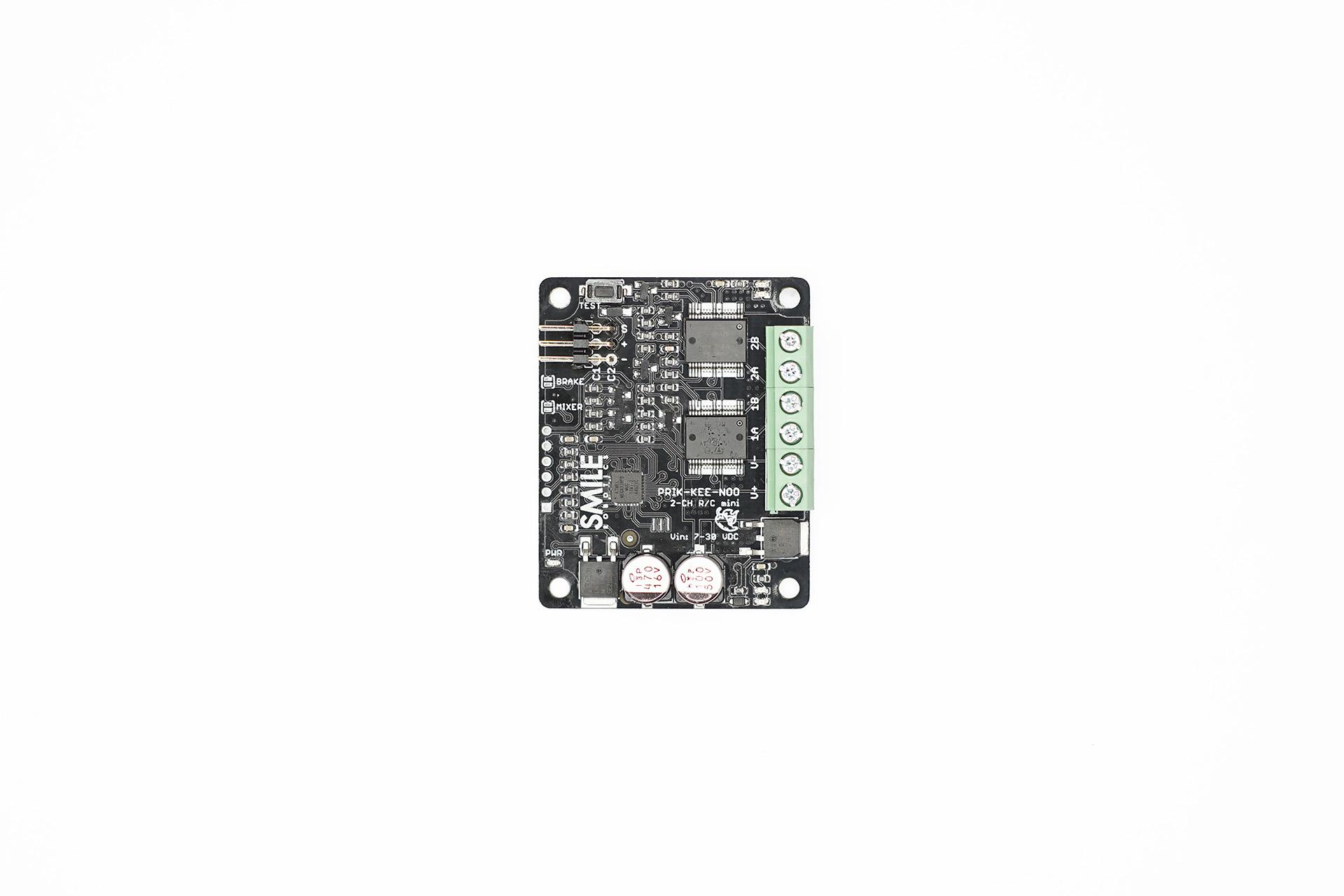

PRIK-KEE-NOO 2-CH R/C mini เป็นบอร์ดขับดีซีมอเตอร์ชนิดแปรงถ่านขนาดเล็กแบบ 2 ช่อง ด้วยการออกแบบให้มีขนาดเล็ก รองรับการสั่งใช้งานได้ในรูปแบบ R/C ซึ่งสามารถเชื่อมต่อกับ R/C Receiver ได้โดยตรง คล้ายกับ R/C Servo สามารถเลือกเปิด/ปิด โหมด 2WD R/C Mixer ได้ด้วยการแต้มตะกั่วลงบนจุด Mixer อีกทั้งยังมีขนาด รูเจาะ และพอร์ตเชื่อมต่อที่เหมาะสมกับบอร์ดสมองกลฝังตัว KidBright โดยตรง ลดความผิดพลาดในการเชื่อมต่อซึ่งเหมาะกับบุคคลที่กำลังเริ่มศึกษา อีกทั้งมีน้ำหนักเบา ซึ่งภายในบอร์ดได้ติดตั้งวงจรลดแรงดันเพื่อจ่ายไฟให้กับขา 5V ของ R/C Receiver (ไม่เกิน 200mA) ทำให้ในกรณีที่ไม่มีอุปกรณ์อื่นต่อพ่วงอยู่บน R/C Receiver จะไม่จำเป็นต้องต่อไฟเลี้ยงให้กับ R/C Receiver อีก โดยบอร์ด PRIK-KEE-NOO 2-CH R/C mini หนึ่งบอร์ดสามารถขับมอเตอร์ได้จำนวน 2 ชุด

PRIK-KEE-NOO 2-CH R/C mini เป็นบอร์ดขับดีซีมอเตอร์ชนิดแปรงถ่าน เพื่อใช้ควบคุมความเร็วและควบคุมทิศทางการหมุนของมอเตอร์โดยใช้ไอซีเบอร์ VNH7040AY จาก ST Microelectronic ซึ่งเป็น Full H-bridge motor driver ที่มีความสามารถในการขับกระแสไฟฟ้าได้สูง ทนทาน และเหมาะกับมอเตอร์หลากหลายขนาด โดยบอร์ดขับได้ถูกพัฒนาให้ตอบสนองความต้องการในเรื่องการออกแบบให้มีขนาดเล็ก ใช้งานง่าย ระบายความร้อนได้ดี และยังคงไว้ซึ่งคุณสมบัติด้านความทนทาน

PRIK-KEE-NOO 2-CH R/C mini เหมาะสำหรับนักเรียน นักศึกษา เมกเกอร์และผู้เริ่มต้นประดิษฐ์หุ่นยนต์ ตัววงจรมีขนาดเล็ก น้ำหนักเบา โดยภาคขับมอเตอร์ 1 ข้างสามารถขับโหลดกระแสต่อเนื่องได้สูงสุดถึง --A และขับกระแสชั่วขณะได้ --A ที่แรงดันไฟฟ้า 24V รับสัญญาณควบคุมความเร็วของมอเตอร์ผ่านขาสัญญาณที่ถูกสร้างขึ้นจากบอร์ด อีกทั้งภายในบอร์ดได้ออกแบบให้มีวงจรป้องกันความเสียหายจากการต่อไฟเลี้ยงกลับขั้ว และมีระบบตัดการทำงานเมื่ออุณหภูมิสูงเกินไป

คุณสมบัติ
